玻璃鱗片防腐
作(zuò)者：hengke來(lái)源：河(hé)北君正防腐保溫有(yǒu)限公司時(shí)間(jiān)：2019-04-16 04:07訪問量：
描述：玻璃鋼鱗片防腐主要是用于鐵(tiě)管、鑄鐵(tiě)管、混凝土管中內(nèi)部防腐，也适用于各種大(dà)型儲罐，或者各類鋼結構及污水(shuǐ)池、地下室、樓頂中。具有(yǒu)高(gāo)抗滲透性、高(gāo)粘接強度、施工方便、耐化學性、抗滲透性能強、施工完後表面平整光滑，加工後性能優良。若有(yǒu)疑問，請(qǐng)緻電(diàn)我公司客服。
玻璃鱗片防腐
玻璃鋼鱗片防腐主要是用于鐵(tiě)管、鑄鐵(tiě)管、混凝土管中內(nèi)部防腐，也适用于各種大(dà)型儲罐，或者各類鋼結構及污水(shuǐ)池、地下室、樓頂中。具有(yǒu)高(gāo)抗滲透性、高(gāo)粘接強度、施工方便、耐化學性、抗滲透性能強、施工完後表面平整光滑，加工後性能優良。若有(yǒu)疑問，請(qǐng)緻電(diàn)我公司客服。
一、玻璃鱗片防腐特點：
1、具有(yǒu)獨特的抗滲透屏障，腐蝕性氣體(tǐ)滲透率低(dī)；
2、良好的耐水(shuǐ)、、堿、部分溶劑及其它一些(xiē)特殊化學介質性能；
3、硬化收縮小(xiǎo)，與多(duō)種基材粘結性強，易局部修補；
4、高(gāo)韌性，良好的力學性能，适應溫度驟變；
5、100%交聯固化，表面硬度高(gāo)，有(yǒu)良好的耐磨蝕性；
6、建議長期使用溫度：濕态140℃，幹态170-190℃。

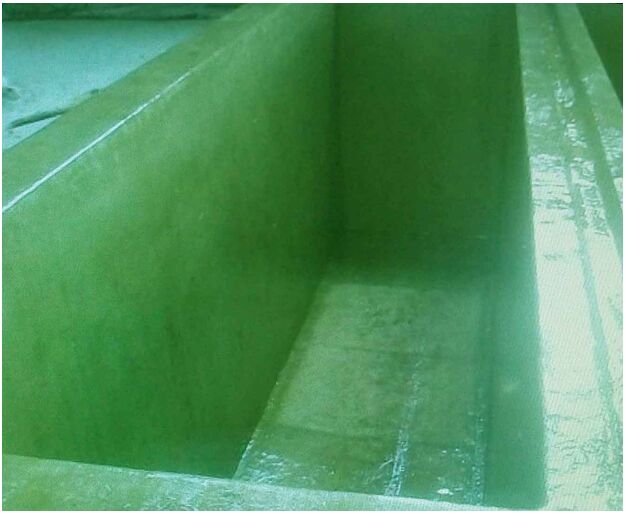

二、玻璃鱗片防腐施工方案：
1、施工溫度宜在15—20℃之間(jiān)，濕度不大(dà)于80%。
2、塗抹時(shí)先底層，後中層，在面層。
3、除鏽6小(xiǎo)時(shí)內(nèi)，采用易揮發的溶劑将基層表面擦洗一遍，待溶劑
揮發後噴塗底漆。

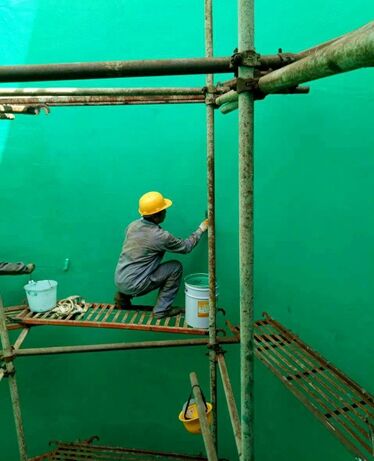

4、在底漆幹後進行(xíng)鱗片膠泥施工。鱗片膠泥的施工宜采用抹塗和(hé)滾相結合，一次抹厚度（1mm）左右，一般分兩次完成，後一道(dào)工序在前一層膠泥幹後（一般間(jiān)隔一天）在進行(xíng)。
5、塗抹時(shí)，抹刀與基層保持一定的角度，沿抹刀的尖角按銳角方向推抹，盡量把膠泥和(hé)基層間(jiān)的空(kōng)氣擠出，塗抹沿一個(gè)方向進行(xíng)，不得(de)堆料攤抹。
6、為(wèi)消除氣泡，采用專用的消泡滾滾壓。
三、玻璃鱗片防腐質量要求：
1、厚度<10u
2、生(shēng)産過程中，不得(de)混入雜物，保持産品潔淨
3、成品中不得(de)有(yǒu)結塊和(hé)互粘附等現象
四、玻璃鱗片防腐檢驗、驗收：
等防腐層施工完畢并固化後，對施工過的防腐層根據設計(jì)要求進行(xíng)質量檢測，
檢測分為(wèi)目測、厚度檢測、針孔檢測。當沒有(yǒu)達到設計(jì)要求時(shí)，需要對防腐層進行(xíng)修補，修補過程與鱗片襯裏的施工過程近似。
1.目測：要求防腐層表面整體(tǐ)均勻、平整，無漏塗，無特别明(míng)顯的不均勻狀況。
2.厚度檢測：通(tōng)過電(diàn)磁測厚儀進行(xíng)厚度檢測，根據設計(jì)厚度要求進行(xíng)檢測，每平方米測3個(gè)點，要求達到襯裏設計(jì)厚度的要求，當厚度達不到要求時(shí)再塗抹一層鱗片膠泥，達到設計(jì)厚度的要求，并通(tōng)過厚度檢測合格後為(wèi)止。煙道(dào)部位的鱗片襯裏厚度為(wèi)2mm。
3.電(diàn)火(huǒ)花(huā)檢測：通(tōng)過電(diàn)火(huǒ)花(huā)檢測儀對防腐層進行(xíng)100% 全面針孔檢測，當發現存在針孔時(shí)要進行(xíng)修補直至通(tōng)過電(diàn)火(huǒ)花(huā)檢測合格
4.表面處理(lǐ)（通(tōng)過打磨來(lái)完成，即對不合格部位打磨至底層）——鱗片膠泥塗抹——檢測。 電(diàn)火(huǒ)花(huā)檢測的電(diàn)壓為(wèi)7000V。（每增加1mm檢測電(diàn)壓增加3000V）
5.當一切防腐層檢測合格後，在內(nèi)襯層表面塗刷一層面漆。面漆的塗刷及環節要求與底漆相同。根據現場(chǎng)環境溫度按照相應的比例在面漆中加入固化劑和(hé)促進劑攪拌均勻後使用（注意：促進劑和(hé)固化劑嚴禁同時(shí)加入，應當先加入促進劑攪拌均勻後再加入固化劑攪拌均勻）。
